紧凑型低成本功率传感器

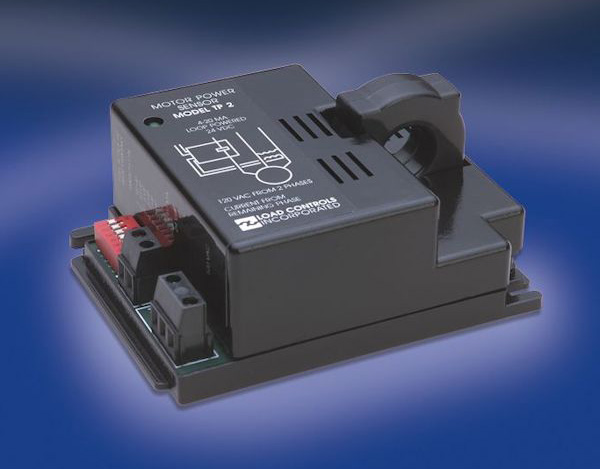

TP-2
型紧凑型电机功率传感器
- 小型外壳的理想选择
- 真电机功率
- 低成本

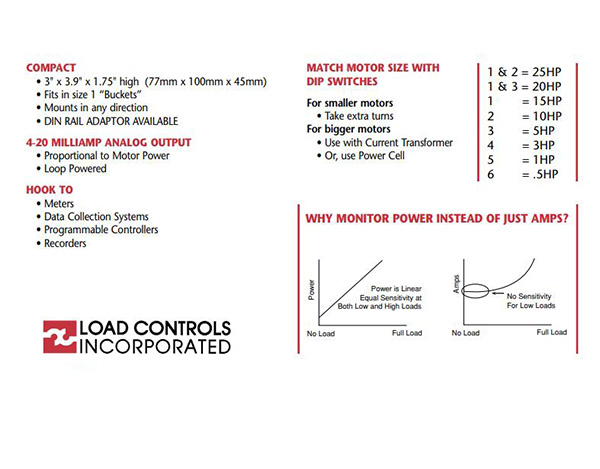

TP-2感应输入电动机的电力（马力）。 输出是与功率成正比的4-20毫安LOOP POWERED模拟信号。
电压
从两个阶段中获取了120伏交流电。 如果电动机启动器已经装有120伏的控制变压器，则可以使用它。 否则，请安装一个单独的变压器。 如果次级接地，则可以。 请务必注意变压器的两个相。
在120 / 208V三相系统中，120V务必来自连接到两相的变压器。 不能使用120V相接地电压。
当前
当前信号取自REMAINING阶段。 将电线直接穿过TP-2的窗口。
非常重要的是，电流信号来自未向120伏控制变压器供电的相位。 当机器具有可逆启动器或多速绕组时，请格外小心。 如果使用了错误的相位，则控件将：
•后退
•灵敏度降低
